WYS140型液壓龍門履帶式碼頭卸船機

該重型碼頭卸船機產品是在國內引進瑞典“摩迪道克”技術，在75噸級礦山挖掘機的結構基礎上，經過優化設計、改裝制造的具有內燃機和 380V 電動互換作業的“雙動力”發明專利技術的“重型高機動”節能環保散貨裝卸抓取作業設備。

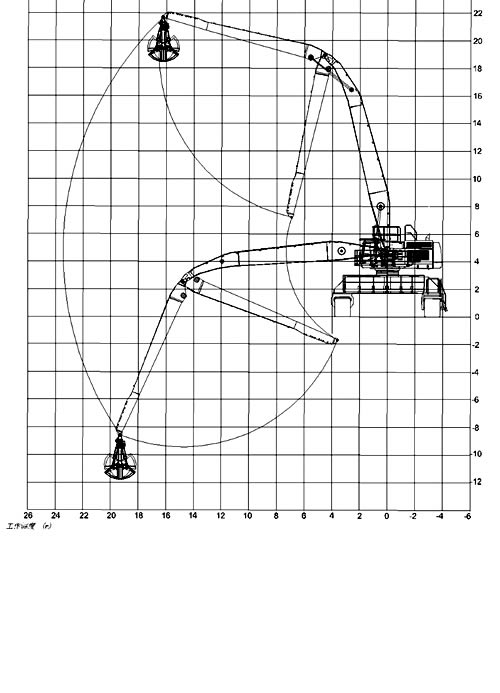

該設備分別采用原裝進口康明斯發動機、380V西門子電機，以及全套采用施耐德控制系統拖動控制兩套液壓動力機構，該機設計了寬體結構梁，以及加強型可更換正、負差的二節式作業主臂，最大吊重量達 25 噸、最大作業半徑為 24米。在5至12米作業半徑內，可配備 5.0 立方蚌殼抓斗，或2.5立方梅花廢鋼抓斗。

該設備選用電動作業安全節能，可比內燃機驅動節省 60%的能耗；可快速更換不同用途的液壓抓斗，實現了一機多用功能。總體具有以下特點：

●設有內燃機和 380V 電力交替驅動作業的“雙動力”互通、互鎖（專利技術）裝置；

●電動作業選用西門子電機，全套采用施耐德控制系統的電器件，具有過流、過載、過熱、漏電保護裝置；

●配備降壓?jiǎn)?dòng)裝置；

●相序自動識別防止油泵反轉裝置；

●液壓系統斷電、斷油自鎖、自止防護裝置；

●作業時有多項復合動作，提高作業效率；

●液壓系統設有防傾力矩限制，保障作業安全；

●抓具可 360 度自動回轉、換向；

●上車操縱室作業時，有冷暖兩用空調裝置；

●具有司機室升降功能，作業時司機視線好，安全、高效；

該碼頭卸船機電驅系統先進性：

●      電機采用YX3 系列新一代高效節能電動機，效率可達96％，功率因數0.9，節能省電。

●      電機啟動控制采用 ATS48C59Q 軟啟動器，大大簡化了控制線路。ATS48 系列軟啟動器具有限流、調壓、調扭矩啟動控制功能（實際啟動電流低于電機兩倍額定電流，算是相當理想），可根據電機及負載不同設置調節啟動電壓電流扭矩等參數。

●      具有過熱、過載、過流、欠壓、過壓、短路，缺相，相間不平衡等保護功能，并且所有保護參數可調。自帶顯示屏可對電機啟動作業參數實現實時自診斷和報警。

●      發動機采用 CAN 總線控制，J1939 通訊協議通訊，控制線路簡單可靠。

●      采用赫思曼（威卡）監控一體的可編程監控器，可實現發動機油門自動控制，發動機油門可根據作業負載不同選擇 H（重載）、S（標準）、L（輕載）模式使發動機節能省油，配合液壓系統壓力開關實現發動機自動怠速功能實現節能省油，且發動機各模式油門、最高、怠速油門可調?？蓪?shí)現發動機各參數、液壓油溫、燃油液位的顯示、故障自診斷及報警功能且各報警點可調。

●      采用集成式免維護航空技術電滑環。

有后置式自動或手動電纜卷筒可供選擇。
