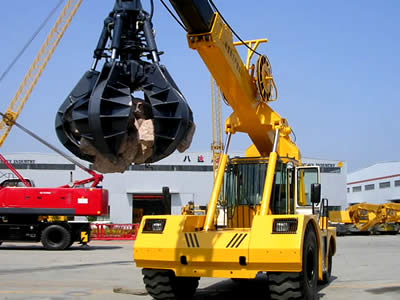

QLYS6DY型液壓輪式伸縮臂吊運抓斗起重機
QLYS6DY型液壓輪式伸縮臂吊運抓斗起重機
QLYS6DY型液壓輪式伸縮臂吊運抓斗起重機 -
QLYS6DY型液壓輪式伸縮臂吊運抓斗起重機
- 最大吊重重量6 t
- 總重量16 t
- 最大起重力矩180 kN．m
- 最大回轉速度所配吊具可360°回轉
適用工況：造紙、人造板、林木業木材原料場所的喂料、裝卸車、堆垛；貨場的拆垛、裝卸、堆碼。
QLYS6DY型液壓輪式伸縮臂正面吊運起重機采用先進的全液壓驅動、動力換檔、性能可靠、操作方便；動力系統采用ZL40/50液力變矩器，高效區寬、變矩系數大，與發動機匹配合理；采用行星輪邊減速器，增大爬坡與牽引能力；轉向橋采用貫通式結構，轉彎半徑??；轉向操縱系統選擇全液壓轉向器，操作輕便、轉向靈敏可靠；吊臂為筒形伸、縮式，作業區域大；吊具具有回轉、開啟、閉合、旋鎖功能；更換不同的液壓抓具后可對不同的物資進行抓運和吊裝作業；
該吊運起重機（正面吊）適應性強，作業效率高，是各種貨場、料場實現機械化抓運、堆垛、拆垛和輸送、喂料，以及各種物流裝卸、搬運作業的最佳設備。
整機主要技術參數
類別 | 項目 | 單位 | 參數 | ||
外 形 尺 寸 | 總長 | m | 7.28 | ||
總寬 | 2.84 | ||||
總高 | 3.60 | ||||
軸距 | 3.5 | ||||
輪距 | 前輪 | 2.26 | |||
后輪 | 2.0 | ||||
最小離地間隙 | 0.36 | ||||
性 能 參 數 | 最大額定起重量(包括屬具重量) | t | 6.0 | ||
最大額定起重量時工作幅度 | m | 3.0 | |||
整機質量(包括屬具重量) | t | 16 | |||
軸荷 | 前軸負荷 | t | 10 | ||
后軸負荷 | t | 6 | |||
最大起重力矩 | t·m | 18 | |||
發動機 | 型號 | WP6G140E22 | |||
功率 | kW | 105 | |||
最大起升高度：（吊臂頭部） | m | 9.10 | |||
最高行駛速度 | km/h | 30 | |||
制動距離（干燥平坦的瀝青或砼路面，車速30 km/h時） | m | 13.43 | |||
最小轉彎直徑（車尾外側） | m | 12 | |||
最大爬坡度 | % | 18 | |||
吊重性能參數表
幅度 m | 基本臂 | 伸縮臂 | ||
起重量 t | 起升高度 m | 起重量 t | 起升高度 m | |
2.5 | 6 | 7.0 | 6.0 | 7.0 |
3.0 | 6.0 | 7.4 | ||
4.0 | 4.7 | 8.3 | ||
5.0 | 3.8 | 9.1 | ||
注1：各額定起重量包括吊鉤及附具重量。 注2：起升高度指臂頭銷軸孔離地高度。 | ||||
