QLYS10DZ型“雙動力”液壓輪胎式抓料機
QLYS10DZ型“雙動力”液壓輪胎式抓料機
QLYS10DZ型“雙動力”液壓輪胎式抓料機 -
QLYS10DZ型“雙動力”液壓輪胎式抓料機
- 最大吊重重量10t
- 總重量23t
- 最大起重力矩30t．m
- 最大回轉速度6ｒ／ｍｉｎ

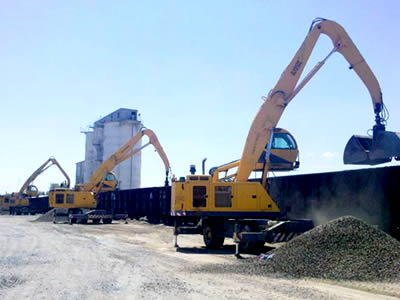

適用工況：鐵路火車卸煤；造紙、人造板、林木業對木材、秸桿的堆垛、卸車；生物垃圾發電對泡松原料的堆儲；再生資源廢鋼裝卸場所對廢鋼鐵的抓取等物流場所。
QLYS-DZ系列液壓輪胎式抓料機是一種流動式裝卸、堆垛和拆垛專用設備，含有多項專利技術。該產品采用折疊式吊臂，克服了汽車起重機軟索起重時抓斗易打轉和作業時無下壓力，而對較積實的物料抓取效果差等不足。是對草葦、木材、毛竹、廢紙、土、砂、石等泡松散軟原料進行裝卸、堆垛和拆垛作業的最佳設備。
該產品具有內燃機和380V電動互換作業的“雙動力”系統；電動作業可選用防爆電機、全封閉電氣，安全防火，并比內燃機作業節省60%的能耗；可快速更換不同的液壓抓斗，實現了一機多用功能。具有以下特點：
●設有內燃機和380V電力交替驅動作業
“雙動力”互通、互鎖專利技術裝置；
●電動作業有過流、過載、過熱、漏電
保護裝置；
●配備Y/△降壓啟動裝置；
●相序自動識別防止油泵反轉裝置；
●液壓系統斷電、斷油自鎖、自止防護
裝置；
●作業時有多項復合動作，提高作業
效率；
●液壓系統安裝風冷散熱器；
●抓具可360度自動回轉、換向；
●可安裝冷暖兩用空調；
●司機室可安裝為可控升降式；
●符合人機工程的減震式座椅；
一、QLYS10DZ整機主要技術參數
類 別 | 項 目 | 單 位 | 參數 | 保值項 | ||
行駛狀態 外形尺寸 | 整機全長 | m | 11.36 | |||
整機全寬 | m | 2.67 | ||||
整機全高 | m | 3.41 | ||||
輪距 | 前輪 | m | 2.35 | |||
后輪 | m | 2.09 | ||||
軸 距 | m | 2.60 | ||||
司機室升降范圍（選擇項） | 升高 | m | 2.30 | |||
前伸 | m | 0.70 | ||||
動力參數 | 電動機最大功率 | kw | 75 | ☆ | ||
內燃機最大功率 | kw | 105 | ☆ | |||
質量參數 | 行駛狀態質量 | kg | 23000 | |||
軸荷 | 轉向軸負荷 | kg | 7500 | |||
驅動軸負荷 | kg | 15500 | ||||
行駛參數 | 最高行駛速度 | km/h | 15 | |||
最小轉彎直徑 | m | 13 | ||||
最大爬坡度 | % | 10 | ||||
最小離地間隙 | m | 0.25 | ||||
接近角 | ° | 15 | ||||
離去角 | ° | 15 | ||||
制動距離 | m | ≤6.5 | ||||
二、QLYS10DZ抓料機作業狀態主要技術參數
類 別 | 總 項 目 | 單 位 | 參 數 | 保值項 | ||
主 要 性 能 參 數 | 最大額定起重量 | t | 10 | ☆ | ||
最大額定起重量時的工作幅度 | m | 3 | ☆ | |||
最大工作幅度 | m | 10.2 | ☆ | |||
最大工作幅度時相應的起重量 | t | 2.5 | ☆ | |||
最大起重力矩 | kN.m | 300 | ☆ | |||
最大舉升高度 | 主臂+二節臂 | m | 9 | ☆ | ||
支腿距離 | 縱向 | m | 4.6 | |||
橫向 | m | 4.4 | ||||
吊重性能參數
主臂與副臂夾角（°） | 工作幅度 | 額定起重量 |
29° | 3 | 10 |
50° | 4.3 | 6.9 |
70° | 5.9 | 4.9 |
90° | 7.7 | 3.7 |
110° | 9.4 | 3.0 |
130° | 10.2 | 2.5 |
注1：表中所列的額定起重量以工作條件滿足為前提。 注2：表中額定起重量是指起吊重量與吊鉤及附具重量之和。 注3：主臂舉升額定起重量是指二節臂與主臂夾角為定值時，主臂舉升的總起重量。 | ||
參數表
主臂與水平面夾角（°） | 工作幅度 | 額定起重量 |
10 | 11.8 | 1.5 |
20 | 11.8 | 1.6 |
30 | 11.4 | 1.7 |
40 | 10.6 | 1.9 |
50 | 9.5 | 2.3 |
60 | 8.0 | 3.0 |
70 | 6.3 | 4.2 |
80 | 4.4 | 5．0 |
注1：表中所列的額定起重量以工作條件滿足為前提。 注2：表中額定起重量是指起吊重量與吊鉤及附具重量之和。 注2：副臂舉升額定起重量是指主臂與水平面的夾角為定值時，二節臂最大工作幅度時舉升的總起重量。 | ||
